WZ系列消防气压给水设备

一、设备简介 WZ系列消防增压稳压合用给水设备和W系列消防稳压给水设备是本公司按照新的国家消防标准GB27898.3-2011《固定消防给水设备 第3部分:消防增压稳压给水设备》专门设计的

产品概述

  一、设备简介

  WZ系列消防增压稳压合用给水设备和W系列消防稳压给水设备是本公司按照新的国家消防标准GB27898.3-2011《固定消防给水设备 第3部分:消防增压稳压给水设备》专门设计的给水设备。本设备具有手动和自动方式,具有故障自投、一用一备、消防报警、巡检提醒、巡检泄压、运行记录保存等功能,具有电源指示、运行指示、停止指示、故障指示、消防指示。

  二、设备工作原理

  WZ系列消防增压稳压合用给水设备在平时无消防火灾发生时,设备出水管网水压将保持在设定的上下限(即稳压泵的起动和停机压力之间),当由于管网泄漏,造成系统压力降至下限时,稳压泵自动起动补水使压力上升,当压力上升至上限时,稳压泵自动停机,如此反复,系统水压将长期维持在设定的上下限之间。

  当有消防火灾发生后,设备因用水流量较大系统压力迅速下降(稳压泵运行也维持不了设定水压),当管网压力持续10S低于设定的消防启动压力、同时接收到消防水流报警信号和消防低压力信号或接收到消防水流报警信号或低压力报警信号之一,且同时接收消防自动报警信号时,消防泵自动启动供水,同时稳压泵停止。

  三、设备组成

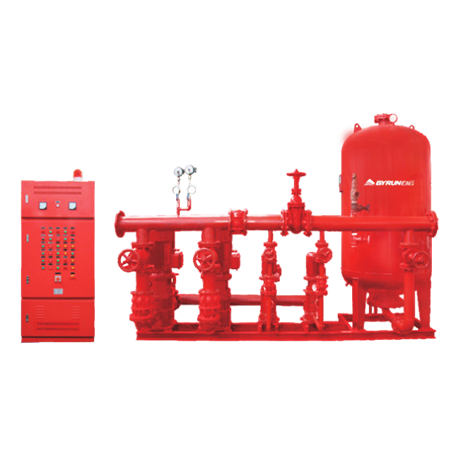

  WZ系列消防增压稳压合用给水设备由消防主泵、稳压泵、隔膜稳压罐、控制柜、压力传感器、阀门、管道系统组成。


结构特点

  工作条件:

  ◇温    度:0℃~+40℃(不结冰)

  ◇湿    度:90%以下(不凝露)

  ◇环    境:室内无腐蚀性气体、可燃气体、油雾尘埃等

  ◇标    高:海拔 2000m 及以下

  ◇振    动:0.5G 以下

  ◇其    它:无严重雷击地区

  型号意义:WZ-2/0.4-(4.5/30)-BY,WZ代表消防增压稳压合用给水设备,2表示充气压力(MPa×10),0.4表示有效容积(m3),4.5表示消防额定工作压力(MPa×10),30表示消防额定工作流量(L/s),BY代表广州市白云泵业集团有限公司
